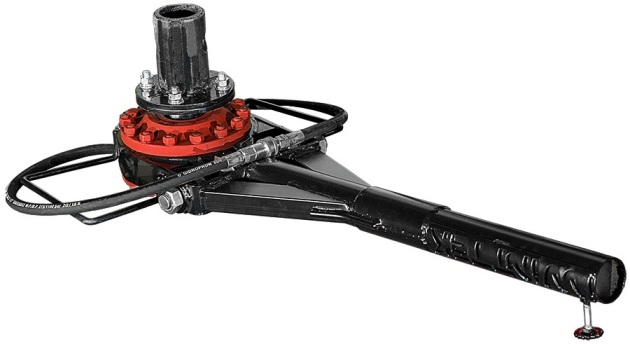

Гидравлический вращатель ручной
Гидровращатель предназначен для закручивания винтовых свай. Выпускается в качестве сменного оборудования для гидравлической станции "Геркулес". Может использоваться с другими маслостанциями с давлением до 16 Мпа (160 Атм) и потоком масла 20-80 л/мин.
В качестве привода применяются гидромоторы GPR-F-M-5000-12 (ГПРФ 5000) производства "Hidroinpex" с номинальным крутящим моментом 8700 Нм.
В комплект поставки так же входят:
- ключи-переходники на винтовые сваи из трубы ВГП диаметром 57, 89 и 108 мм;
- рукава высокого давления (РВД) 1,0 м х 2 шт. с быстро-разъемными соединениями (БРС);
- хомут и рычаг усиленный;
- палец для соединения со сваей.
Переходники под другие типы и размеры свай и удлинитель рычага поставляются по заказу.

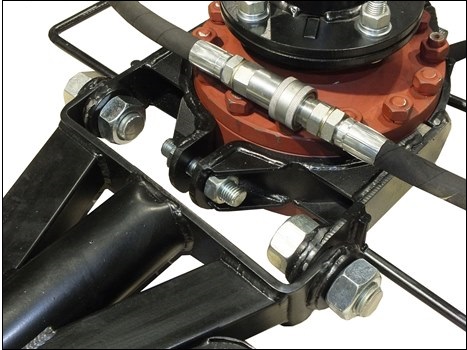

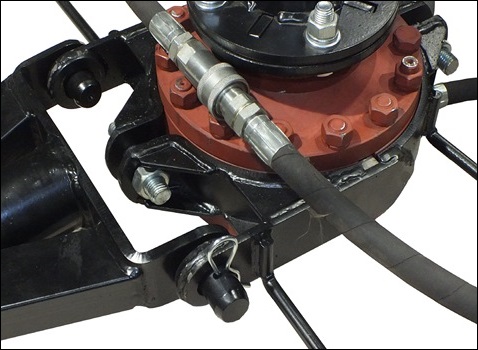

Ручной гидровращатель имеет 2 исполнения крепления рычага: быстросъемный с фиксацией пружинным шплинтом и на болтовом соединении.
Технические характеристики ручного гидровращателя (по паспорту ГПРФ):
| Крутящий момент, Нм |
до 8700 |
| Частота вращения | |
| - номинальная, об/мин | 5 |
| - максимальная, об/мин | 6 |
| - минимальная, об/мин | 3 |
| Масса (мотор, хомут), кг | 51 |
| Масса усиленного рычага (без удлинителя), кг | 11,5 |
| Габариты без дополнительного рычага и переходника для закручивания свай, мм | 1263х607х140 |
Достоинства гидравлического вращателя:
- Высокий крутящий момент;
- Прочная и эргономичная конструкция, отработанная на собственном опыте монтажа;
- Наличие реверса;
- Большой ресурс эксплуатации;
- Быстрое и надежное соединение с маслостанцией;
- Простота крепления на винтовую сваю;
- Возможность использования для всех типов винтовых свай, включая Криннер.
