Опоры ФМ
Фундамент опор освещения.

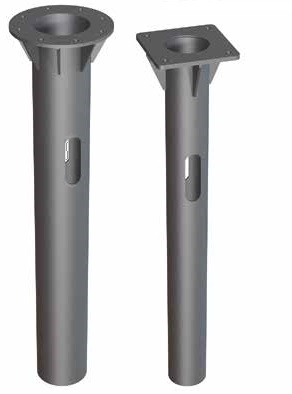

Многие специалисты знают, что из себя представляют опоры ФМ. Они используются в качестве закладных элементов для фундаментов опор и мачт освещения. Кто не в курсе - смотрите рисунок.
Такие фундаменты давно известны и широко применяются.
Но у них есть ряд недостатков: необходимость в земляных и бетонных работах, соответственно время монтажа минимум 5-7 дней, и в итоге закономерное удорожание. Поэтому наши специалисты еще в 2012 году предложили дооснастить их лопастью и элементом уплотнения грунта. И расширить сферу применения. Так в линейке нашей продукции появились винтовые опоры ФМ ВК и ФМ В.
Мы позиционируем применение винтовых опор в зависимости от диаметра трубы, ее длины, формы и размера фланцев в качестве фундаментов для садово-парковых, ландшафтных и газонных светильников, уличных фонарей, мачт освещения, столбов линий электропередач, молниеотводов и т.п. Виды винтовых опор можно посмотреть здесь.
Установка таких опор производится закручиванием ручным или механизированным способом. Требование к грунту - отсутствие строительного мусора. Невосприимчивы к пучению грунтов! Никаких земляных и бетонных работ! В зависимости от диаметра опоры и ее длины время монтажа от 5 до 30 минут. И тут же можно подводить электропитание и монтировать необходимые конструкции. При необходимости все легко демонтируется и устанавливается в другом месте. Поэтому такие опоры можно использовать как временные, например на стройплощадках.
В опорах ФМ предусмотрена упорная шайба (патент WINTTEK), которая уплотняет грунт при полном закручивании, что позволяет ей выдерживать значительные боковые нагрузки и усилие на выдергивание. Опора поставляются в сборе с фланцем (по требованию заказчика любых размеров и форм в зависимости от нагрузок и установленой на ней конструкции). Для подвода подземного кабеля предусмотрены отверстия в стволе опоры и фланце.
Теперь некоторые подробности и советы по монтажу.

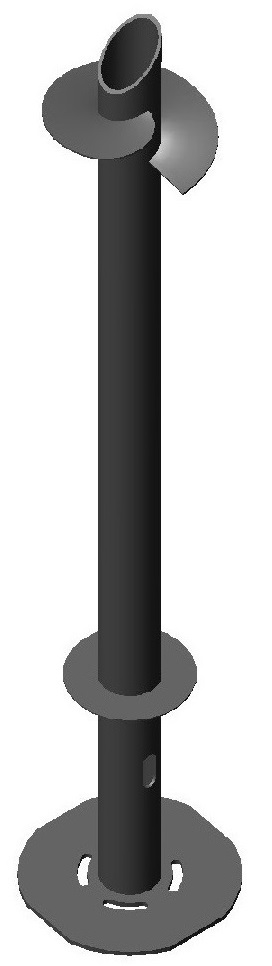

ФМ В применяется в качестве опор для садово-парковых, газонных, ландшафтных и т.п. светильников.
Диаметр ствола: 32, 40, 57 мм. Длина: от 800 мм. Конструктивая особенность ФМ В: наконечник срезан под 45 град.
Стандартные размеры фланца:
ФМ В 32 - 200 х 3 мм;
ФМ В 40 - 200 х 3 мм;
ФМ В 57 - 280 х 5 мм.

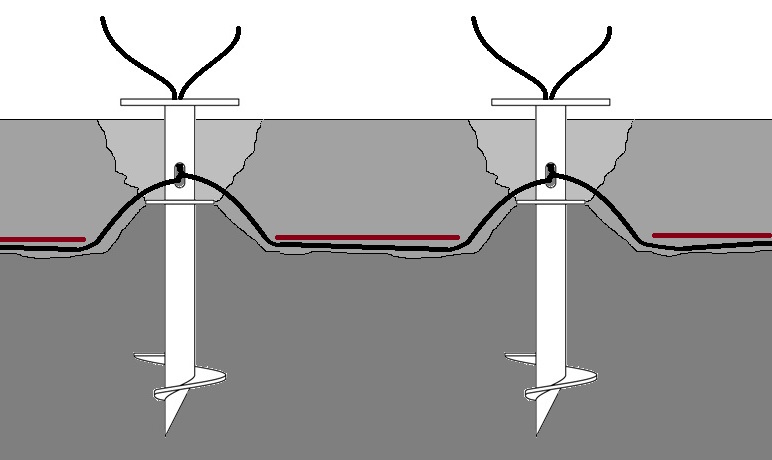

Ниже показана схема установки опор и прокладки кабеля. Предварительно выкапывается лунка глубиной около 150 мм и примерно с диаметром винтовой лопасти. Опора закручивается ручным или механизированным способом с помощью специального ключа (он, как правило, универсальный, но можно изготовить под конкретный фланец) до тех пор, пока фланец не достигнет нужного уровня над землей.
Если грунт под кольцом рыхлый и опора продолжает закручиваться, то необходимо вывернуть ее на один-два оборота, подсыпать под кольцо грунт, уплотнить его и закрутить опору снова. Иногда необходимо повторить эту операцию, чтобы обеспечить нужное уплотнение.
Далее копаем траншею, причем рядом с опорой от уплотнительного кольца уклон грунта должен быть примерно 45 градусов (под кольцом обязательно должен оставаться холмик из спресованного грунта, иначе уменьшается прочность конструкции. Теперь можно приступать к укладке кабеля. В целях электробезопасности его необходимо поместить в кабель-канал или трубу, можно накрыть каким-либо прочным материалом или траншея должна быть глубиной не менее чем на 1,5 штыка лопаты.

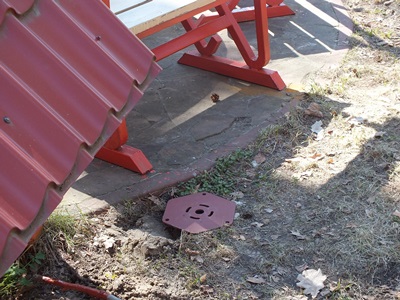

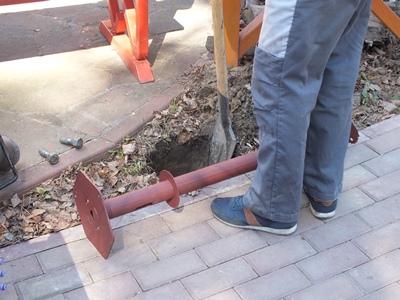

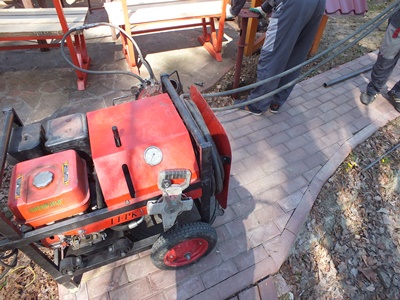

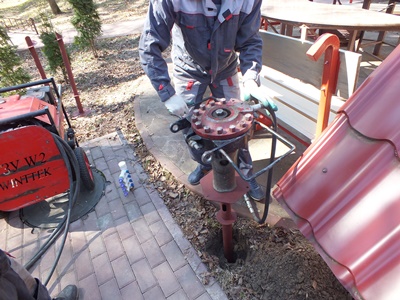

Ниже порядок установки винтовой опоры под ландшафтный светильник. Такую опору можно закрутить и вручную, но мы профессионалы, поэтому используем гидравлический сваекрут.

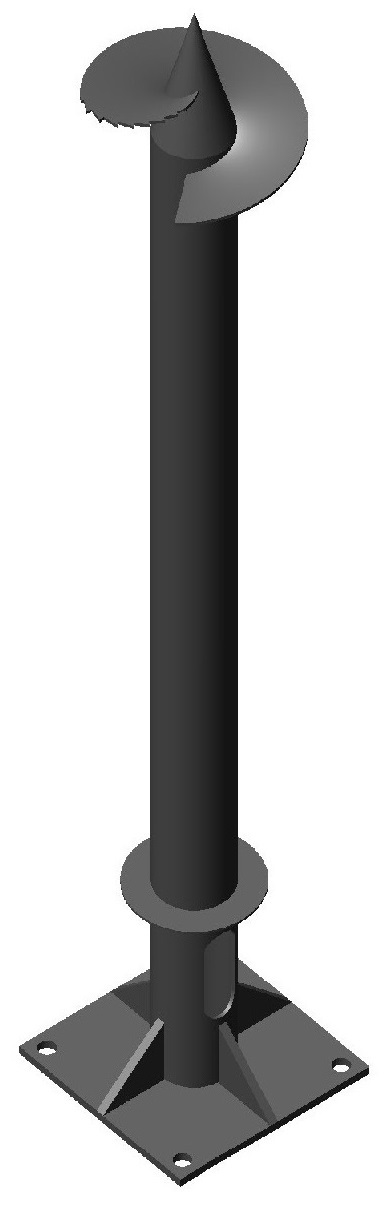

ФМ ВК применяется в качестве опор для линий электропередач, уличных фонарей, молниеотводов и т.п.
Диаметр ствола: 76, 89, 108, 133 мм. Длина от 1500 мм.
Конструктивные особенности ФМ ВК: конусный наконечник, усиление фланца косынками.
Стандартные размеры площадки:
ФМ ВК 76 - 250 х 250 х 8 мм;
ФМ ВК 89/108 - 250 х250 х 10 мм;
ФМ ВК 133 - 320 х320 х 16 мм.
Опора ФМ ВК закручивается с помощью специальных ключей (они, как правило, универсальные, но можно изготовить под конкретный фланец).

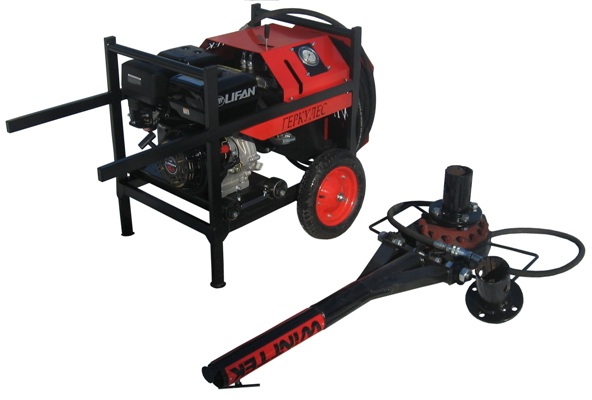

Порядок работы такой же как и с ФМ В, только способ закручивания предпочтительней механизированный, особенно для больших диаметров. Гидравлический сваекрут "Геркулес" легко справляется с этой задачей.
Монтаж винтовой опоры ВО К 89х2000 сваекрутом. Установка столба линии электропитания.
